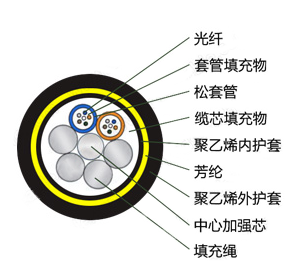

光缆结构参数

中心加强件 FRP

直径      2.0  mm

松套管（填充纤膏）

外径      1.90   mm

松套管根数

根        2

每根管光纤芯数

芯        6

内套管

厚度      0.8   mm

机械加强层   芳纶

面积      26   mm²

外护套

厚度     1.70   mm

光纤参数

光纤型号

型号     G652D

模场直径

直径   8.6～9.5±0.7μm

包层直径

直径    125.0±1μm

同心度误差

最大     0.8μm

包层不圆度

最大      2.0%

光缆截止波长

最大    1260μm

衰减系数

1310nm最大  0.36 dB/km

1550nm最大  0.22 dB/km

性能技术参数

光缆外径

   13.0      mm

光缆截面积

   132       mm²

光缆重量

    142      kg/km

额定抗拉强度(RTS)

    28      kn

最大允许使用张力 MAT)

11.5      kn

年平均运行张力   (EDS)

     10     kn

杨氏摸量

    19.3      kn/mm²

热膨胀系数

     2.4     10^-6/℃

抗压强度

长期 1100     n/100mm

短期 2200     n/100mm

最小弯曲半径

运行     220      mm

敷设     360      mm

适用温度范围

敷设    -15∽ +60℃

运输和运行-40∽ +70℃

光纤余长

         0.5∽0.7%

外护套类型

耐电痕AT护套料

抗电腐蚀措施

光缆外护套采用凯波耐电痕护套料6089，具有良好的抗电腐蚀性

注:   II级（C=10mm,V=30m/s)

光缆束管颜色与光纤颜色

红色填充绳

   /

本色管1

蓝色

橙色

绿色

白色

灰色

棕色

本色管2

蓝色

橙色

绿色

白色

灰色

棕色

本色填充绳1

  /

本色填充绳2

  /

绿色填充绳

  /
