OPGW光缆，即光纤复合架空地线，把光纤放置在架空高压输电线的地线中，用以构成输电线路上的光纤通信网，兼具地线与通信双重功能。主要用于35kV及以上新建架空高压输电系统的通信线路，也可用于更换旧架空高压输电系统的现有地线，增加光通信线路，传导短路电流并提供抗雷击保护。

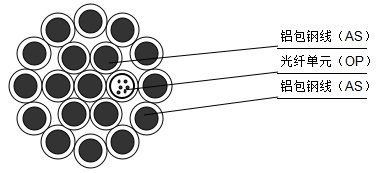

光缆截面图：
产品特点：
1、兼具地线与通信光缆的双重功能，免去了重复架设与维护的巨大费用。
2、安装在电力架空线杆塔顶部，无需考虑最佳挂点与电腐蚀等因素。
3、老线路改造过程中，光缆的外径、拉力单重比另一根地线能好地匹配。
4、传输容量大，通信质量高、可靠性好。
5、具有优越的机械及电气性能。
6、安全性能好，使用寿命长，不易遭到破坏性枪击。
|
部分光缆参数性能表 |
|||||||||
|
型号规格 |
芯数 |
承载截面积mm2 |
直径 |
单位长度质量 |
额定拉断力 |
直流电阻 |
短路电流容量 |
||
|
AA |
AS |
总计 |
mm |
Kg/km |
KN |
Ω/km |
KA2S |
||
|
OPGW-12B1-35 |
12芯
|
0 |
34.4 |
34.4 |
8.1 |
256 |
46 |
2.503 |
6.4 |
|
OPGW-12B1-40 |
0 |
42.4 |
42.4 |
9 |
309 |
54 |
2.027 |
8.2 |
|
|
OPGW-12B1-45 |
0 |
45.3 |
45.3 |
9.3 |
328 |
57.6 |
1.899 |
9.6 |
|
|
OPGW-12B1-50 |
0 |
48.3 |
48.3 |
9.6 |
333 |
58.2 |
1.575 |
16 |
|
|
OPGW-12B1-65 |
0 |
64.5 |
64.5 |
11.1 |
411 |
66.2 |
1.004 |
34.8 |
|
|
OPGW-12B1-70 |
0 |
68.05 |
68.05 |
11.4 |
478 |
91.4 |
1.264 |
31.6 |
|
|
OPGW-12B1-80 |
0 |
81.43 |
81.43 |
12 |
531 |
98.2 |
0.937 |
34.1 |
|
|
OPGW-12B1-90 |
0 |
88.36 |
88.36 |
12.5 |
602 |
115.4 |
0.976 |
46.2 |
|
|
OPGW-12B1-100 |
0 |
97.83 |
97.83 |
13.2 |
483 |
66 |
0.459 |
75 |
|
|
OPGW-12B1-120 |
0 |
119.36 |
119.36 |
14.6 |
807 |
151.9 |
0.723 |
77.8 |
|
|
表中所列只是部分规格型号，更多参数请与我司联系 |
|||||||||
更多的光缆型号、芯数、参数及配件等请联系：
赵经理：18670301150
黄经理：18229957133
公司电话：0731-89833256
公司网站：http://www.hnslofc.com
