OPGW电力光缆


OPGW光缆,即光纤复合架空地线,把光纤放置在架空高压输电线的地线中,用以构成输电线路上的光纤通信网,兼具地线与通信双重功能。主要用于35kV及以上新建架空高压输电系统的通信线路,也可用于更换旧架空高压输电系统的现有地线,增加光通信线路,传导短路电流并提供抗雷击保护。

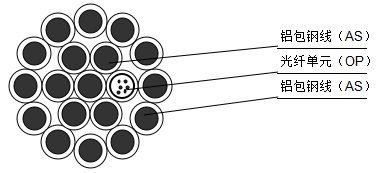

光缆截面图:


产品特点:

1、兼具地线与通信光缆的双重功能,免去了重复架设与维护的巨大费用。
2、安装在电力架空线杆塔顶部,无需考虑最佳挂点与电腐蚀等因素。
3、老线路改造过程中,光缆的外径、拉力单重比另一根地线能好地匹配。
4、传输容量大,通信质量高、可靠性好。
5、具有优越的机械及电气性能。
6、安全性能好,使用寿命长,不易遭到破坏性枪击。


序号

产品编号

国网标准技术参数

光纤最大芯数(芯)

铝包钢截面

铝合金截面

外径

单位长度质量
kg/km

额定拉断力kN

20℃直流电阻
Ω/km

40-200℃允许短路电流容量kA2.s

mm2

mm2

mm

1

OPGW-10-50-1

24

≈50

9.6

≤345

≥58

≤1.82

≥11.5

2

OPGW-13-100-1

24

≈100

13.2

≤674

≥118

≤0.93

≥50

3

OPGW-14-110-1

24

≈110

14

≤760

≥133

≤0.83

≥63

4

OPGW-14.6-120-1

36

≈120

14.6

≤820

≥145

≤0.77

≥73

5

OPGW-14.6-120-2

36

≈120

14.6

≤700

≥95

≤0.55

98

6

OPGW-14.6-120-3

36

≈120

14.6

≤582

≥74

≤0.42

≥110

7

OPGW-11-70-1

48

≈70

11.4

≤475

≥77

≤1.30

≥24

8

OPGW-11-70-2

48

≈70

11.4

≤340

≥42

≤0.70

≥38

9

OPGW-13-90-1

48

≈90

13.2

≤641

≥112

≤0.98

≥45

10

OPGW-15-120-1

72

≈120

15.2

≤832

≥147

≤0.76

≥76

11

OPGW-15-120-2

72

≈120

15.2

≤711

≥96

≤0.53

≥101

12

OPGW-15-120-3

72

≈120

15.2

≤591

≥74

≤0.40

≥114


南网部分OPGW光缆技术标准:

光纤芯数(芯)

6~24

型号

A1

A2

A3

A4

A5

A6

OPGW外径D±0.1mm

9.60

13.20

14

15

15.8

15

OPGW单重(kg/km

319

536

600

653

700

826

短路电流容量(I2t)(kA2·s

200°C

20

68

86.9

120.5

148.4

82.1

标称抗张强度(RTS)(≥kN

50

80.2

90.0

88.8

98.4

146.4

不锈钢管数(n

1

1

1

1

1

1

OPGW额定拉断力RTSN)

16

15.3

15.3

13.9

14.3

18.1

9.81*OPGW单重kg/km

OPGW允许年平均运行张力

25%RTS

OPGW允许最大使用张力(短时)

50%RTS

OPGW允许最大使用张力(长期)

40%RTS

OPGW不接头的制造长度

≥5km/

OPGW结构形式

松套中心管式

松套层绞式



光纤芯数(芯)

26~36

型号

A7

A8

A9

A10

A11

A12

OPGW外径D±0.1mm

10.20

14.1

15.35

16.1

16.7

16

OPGW单重(kg/km

394

642

696

772

779

881

短路电流容量(I2t)(kA2·s

200°C

20.3

92.2

122.2

222.0

269.0

120.9

标称抗张强度(RTS)(≥kN

67.8

82.58

97.2

111.8

106.6

147.0

不锈钢管数(n

1

2

2

1

1

1

OPGW额定拉断力RTSN)

17.6

14.6

14.2

14.8

14.0

17.0

9.81*OPGW单重kg/km

OPGW允许年平均运行张力

25%RTS

OPGW允许最大使用张力(短时)

50%RTS

OPGW允许最大使用张力(长期)

40%RTS

OPGW不接头的制造长度

≥5km/

OPGW结构形式

松套中心管式

松套层绞式




更多的光缆型号、芯数、参数及配件等请联系:

赵经理:18670301150
黄经理:18229957133
公司电话:0731-89833256
公司网站:http://www.hnslofc.com
