OPPC光缆，即光纤复合相线，是将光纤单元复合在相线中的光缆，具有相线和通信的双重功能，主要应用在10KV、35KV、110KV等路线的城郊配电网、农村电网中。用OPPC替代三相中的一相，形成由两根导线和一根OPPC组合而成的三相电力系统，不需要另外架设通信线路就可以解决这类电网的自动化、调度、通信等问题，并可大大提高传输的质量和数量。

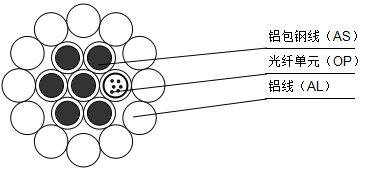

光缆截面图：
OPPC光缆的特点：
1、OPPC光缆的设计适用任何新建的中低压输电线路。
2、OPPC光缆与OPGW结构类似但是OPPC由于具有相线的功能，长期承载电力传送，因考虑长期运行温度对光纤传输性能和光纤寿命的影响。
3、OPPC的机械性能和电气性能应与相邻导线一致，如直流电阻或阻抗与相邻导线相似，以保证远端电压变化保持三相平衡。
4、OPPC安装在高压系统中，其安装的金具和附件（如耐张线夹，悬垂线夹和终端接头盒）需绝缘，线夹可用相应的绝缘耐张线串或绝缘悬垂串，光电绝缘/分离和连接则需要特殊的技术，对施工要求相对较高。
OPPC光缆的优势：
1、OPPC的光纤安装在相线内，优化输电线路设计，节约电能效果显著。
2、没有地线上的落雷引发的断股，断纤的严重事故，线缆运行更加安全。
3、没有因场强的作用而导致光缆遭遇电腐蚀或引发的毁缆，断纤等事故。
4、没有给原有线路附加额外线路负荷带来的隐患。
5、天然防盗：OPPC与接头盒上均有高电压，有绝对的防盗优势。
6、极高的经济性。
|
部分光缆参数性能表 |
||||||||||||
|
型号规格 |
芯数 |
匹配 |
截面积 |
外径 |
单位 |
额定抗拉强度 |
20℃直流电阻 |
载流量 |
||||
|
40℃~70℃ |
40℃~80℃ |
40℃~90℃ |
||||||||||
|
铝包钢线 |
铝线 |
总计 |
mm |
kg/km |
kN |
Ω/km |
A |
A |
A |
|||
|
mm2 |
mm2 |
mm2 |
||||||||||
|
OPPC-12B1-95/20 |
12芯 |
LGJ-95/20 |
24.93 |
95.57 |
120.50 |
14.70 |
443 |
58.3 |
0.315 |
233 |
284 |
356 |
|
OPPC-12B1-100/20 |
LGJ-100/20 |
19.20 |
99.80 |
119.00 |
14.90 |
498 |
64.5 |
0.311 |
232 |
275 |
310 |
|
|
OPPC-12B1-185/25 |
LGJ-185/25 |
25.30 |
183.78 |
209.08 |
19.00 |
683 |
64.5 |
0.150 |
379 |
468 |
540 |
|
|
OPPC-12B1-240/30 |
LGJ-240/30 |
27.14 |
244.29 |
271.43 |
21.60 |
859 |
57.6 |
0.120 |
446 |
554 |
641 |
|
|
OPPC-16B1-85/25 |
16芯 |
LGJ-95/20 |
25.30 |
86.59 |
111.89 |
14.00 |
430 |
40.9 |
0.303 |
233 |
277 |
319 |
|
OPPC-16B1-95/20 |
LGJ-95/20 |
25.30 |
86.60 |
111.90 |
14.00 |
430 |
40.9 |
0.300 |
233 |
277 |
319 |
|
|
OPPC-16B1-120/20 |
LGJ-120/20 |
25.30 |
110.84 |
136.14 |
15.40 |
490 |
45.5 |
0.242 |
265 |
315 |
365 |
|
|
OPPC-16B1-150/25 |
LGJ-150/25 |
25.30 |
148.66 |
173.96 |
17.40 |
595 |
54.5 |
0.184 |
331 |
407 |
469 |
|
|
OPPC-16B1-185/25 |
LGJ-185/25 |
25.30 |
183.78 |
209.08 |
19.00 |
695 |
65.8 |
0.150 |
379 |
468 |
540 |
|
|
OPPC-16B1-185/40 |
LGJ-185/45 |
37.20 |
184.70 |
221.90 |
19.65 |
795 |
79.7 |
0.147 |
379 |
469 |
541 |
|
|
OPPC-16B1-240/30 |
LGJ-240/30 |
27.14 |
244.29 |
271.23 |
21.60 |
859 |
56.7 |
0.120 |
446 |
554 |
641 |
|
|
OPPC-24B1-90/30 |
24芯 |
LGJ-90/20 |
27.14 |
91.61 |
118.75 |
14.40 |
446 |
48.3 |
0.286 |
233 |
277 |
319 |
|
OPPC-24B1-120/30 |
LGJ-120/25 |
27.53 |
118.89 |
146.42 |
16.00 |
530 |
49.3 |
0.225 |
285 |
348 |
399 |
|
|
OPPC-24B1-150/30 |
LGJ-150/35 |
29.85 |
147.26 |
177.11 |
17.60 |
640 |
65.7 |
0.188 |
330 |
405 |
466 |
|
|
OPPC-24B1-185/40 |
LGJ-185/40 |
37.17 |
184.73 |
221.90 |
19.65 |
795 |
79.7 |
0.147 |
379 |
469 |
541 |
|
|
OPPC-24B1-240/30 |
LGJ-240/30 |
27.53 |
244.29 |
271.82 |
21.70 |
885 |
76.6 |
0.114 |
445 |
552 |
639 |
|
|
OPPC-36B1-90/50 |
36芯 |
LGJ-95/55 |
51.84 |
91.89 |
143.73 |
16.00 |
650 |
85.5 |
0.277 |
230 |
270 |
301 |
|
OPPC-48B1-90/50 |
48芯 |
LGJ-95/55 |
51.84 |
91.89 |
143.73 |
16.00 |
610 |
76.7 |
0.264 |
230 |
270 |
301 |
|
OPPC-48B1-150/30 |
LGJ-150/25 |
24.94 |
147.26 |
172.20 |
17.60 |
602 |
55.1 |
0.186 |
331 |
407 |
409 |
|
|
OPPC-48B1-185/30 |
LGJ-185/30 |
30.79 |
184.73 |
215.52 |
19.60 |
742 |
68.5 |
0.148 |
374 |
461 |
533 |
|
|
表中所列只是部分规格型号，更多参数请与我司联系 |
||||||||||||
